E22 40320 Máquina dobladora de frenos de prensa eléctrica servo automática

freno hidrólico durmak doblador de portapiezas convencional e22 40320 plegadora prima EHM8020

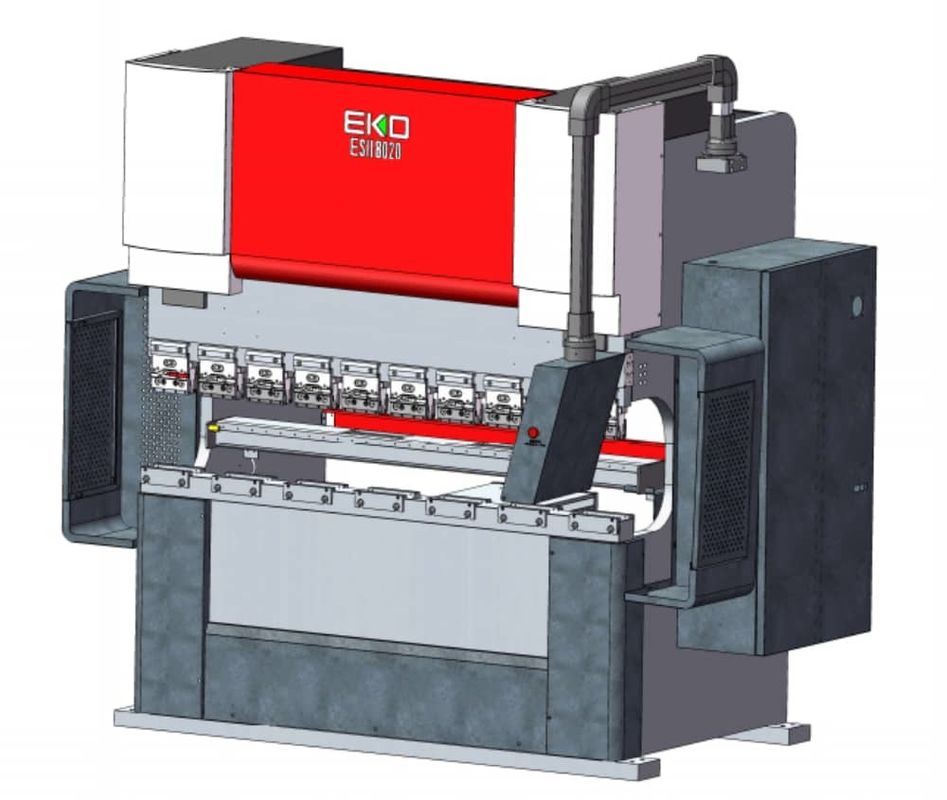

 Estructura principal y principio de funcionamiento

La máquina es una prensa plegadora híbrida de 6+1 ejes (Y1, Y2, X1, X2, Z, R y Crowning). Cada una de las prensas plegadoras de alta precisión y calidad impulsadas por un servomotor puro continuamente preciso y estable tiene un servomotor importado como su fuerza motriz motriz, que es la garantía para el movimiento preciso y estable del equipo.Se compone principalmente de los siguientes componentes:

cuerpo del marco

El componente comprende un marco, la mesa superior e inferior, la varilla roscada de transmisión, el grupo de cojinetes de apoyo, el grupo de ruedas guía, etc. La varilla roscada de transmisión está conectada con la mesa superior y el marco a través de pernos, el servomotor impulsa la varilla roscada para gire la mesa superior rápidamente con un movimiento alternativo, con el fin de doblar y formar moldes.Los dos grupos de varillas roscadas de transmisión se pueden controlar de forma independiente y la desviación del ángulo, si la hay, se puede compensar automáticamente, de modo que el cambio de ángulo de la pieza de trabajo se controle dentro del rango de tolerancia.

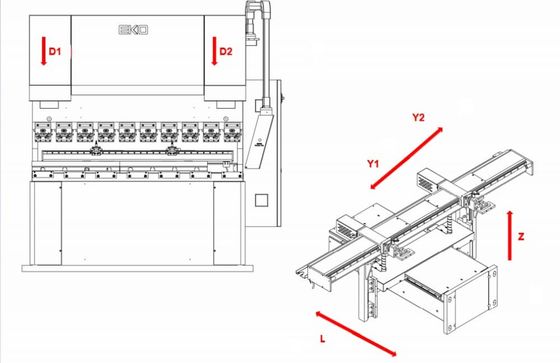

Sistema de tope trasero

La unidad de ensamblaje comprende un componente de elevación, un componente de mesa deslizante, un componente de retención de material, etc. El sistema de posicionamiento del tope trasero de la máquina herramienta está accionado por un servomotor a través de una varilla roscada de precisión, puede alcanzar rápidamente la posición especificada, hasta micrones. nivel de precisión, finalmente realice la automatización completa y mejore la eficiencia de trabajo.

 Componentes del molde

La unidad de ensamblaje consta del ensamblaje del molde superior e inferior.El molde superior se fija a la mesa superior mediante el dispositivo de sujeción;el dispositivo de sujeción proporcionado por el dispositivo realiza una carga y descarga rápida de moldes a través de un mecanismo.El dispositivo de sujeción está provisto de un mecanismo de recorte de cuña para modificar localmente el ángulo de flexión de modo que el ángulo de la pieza de trabajo cambie dentro del rango de tolerancia.El molde inferior, junto con la guía de mar y carril del molde, se dispone sobre la mesa inferior.

Controlador CNC

Delem y controlador STEP, consulte los documentos deDA-66T_english,DA-66T_englishySTEP_español.

Izado e instalación

(1)Izar

El centro de gravedad de la máquina está ligeramente hacia adelante y en el lado alto, por lo que es necesario prestar atención a la posición del centro de gravedad de la máquina herramienta durante la elevación, manipulación e instalación para evitar el vuelco de la máquina herramienta.Durante la elevación, el dispositivo de elevación debe fijarse en el orificio de elevación de la máquina herramienta para elevación vertical.Para el transporte, el equipo debe estar firmemente sujeto con un vendaje.

Instalación y nivelación

Como se indica en el dibujo adjunto (dibujo de cimentación), haga la base de instalación de la máquina herramienta con anticipación, coloque la máquina herramienta sobre la base e instale los pernos de cimentación y la placa de acero de la base.Mientras tanto, confirme el nivel del bastidor, con la superficie de la mesa inferior como línea de base.Ajuste los pernos del anclaje base para que la nivelación en la dirección vertical y horizontal≤1000:0.20.Para ajustar la nivelación de la máquina herramienta en dirección vertical y horizontal para alcanzar el requisito.

Requisitos para el cable de conexión externo

Para la seguridad de la máquina y los operadores, se debe instalar un disyuntor de aire trifásico de 100 A 2 para la fuente de alimentación conectada externamente, y se requiere que el cable sea RV de 4 núcleos ≥10 mm.Además, el dispositivo de puesta a tierra debe configurarse de forma independiente y no puede compartirse con otros circuitos eléctricos, con un valor de resistencia ≤ 4 Ω.

Mantenimiento

Especificaciones sobre el mantenimiento diario de la plegadora híbrida.

Para garantizar un buen rendimiento y precisión del equipo durante la producción, garantizar la calidad del producto, reducir la frecuencia de mantenimiento y prolongar la vida útil, es necesario llevar a cabo estrictamente los elementos de inspección diaria, por ejemplo, eliminación de polvo y óxido, prevención de humedad, lubricación, tornillos apretando, etc

Detalles esenciales

Equipo EKO Co., Ltd.es un fabricante de plegadoras CNC de chapa de alta tecnología y respetuoso con el medio ambiente.La tecnología del producto proviene de la "sangre" de la industria internacional.
EKO tiene cuatro series de plegadoras de alta calidad: "ES", "EHII", "ET" y "ESS".Hay una fuerte fuerza tecnológica, conceptos de desarrollo de equipos innovadores, el equipo de desarrollo profesional, tecnología de núcleo propio y números de nuevas patentes de innovación tecnológica.El mercado cubre todo el mundo.
EKO presta atención a la construcción de la cultura empresarial, crea una marca de cultura empresarial e integra la cultura empresarial en los productos.EKO se adhiere al principio de "mejora continua e innovación continua" para construir un sistema autónomo.Se adhiere a la política de calidad de "la satisfacción del cliente es nuestra búsqueda, la garantía de calidad es nuestro compromiso", que se guía por las necesidades del cliente y se basa en productos de alta calidad para garantizar la calidad del producto.Continuar brindando a los clientes máquinas de procesamiento de chapa de alta precisión, alta eficiencia, seguridad, estabilidad, ahorro de energía y respetuosas con el medio ambiente.EKO Equipment Co.,Ltd.es un fabricante de plegadoras CNC de chapa de alta tecnología y respetuoso con el medio ambiente.La tecnología del producto proviene de la "sangre" de la industria internacional.
EKO tiene cuatro series de plegadoras de alta calidad: "ES", "EHII", "ET" y "ESS".Hay una fuerte fuerza tecnológica, conceptos de desarrollo de equipos innovadores, el equipo de desarrollo profesional, tecnología de núcleo propio y números de nuevas patentes de innovación tecnológica.El mercado cubre todo el mundo.
EKO presta atención a la construcción de la cultura empresarial, crea una marca de cultura empresarial e integra la cultura empresarial en los productos.EKO se adhiere al principio de "mejora continua e innovación continua" para construir un sistema autónomo.
Se adhiere a la política de calidad de "la satisfacción del cliente es nuestra búsqueda, la garantía de calidad es nuestro compromiso", que se guía por las necesidades del cliente y se basa en productos de alta calidad para garantizar la calidad del producto.Continuar brindando a los clientes máquinas de procesamiento de chapa de alta precisión, alta eficiencia, seguridad, estabilidad, ahorro de energía y respetuosas con el medio ambiente.



PREGUNTAS MÁS FRECUENTES:


¿Garantiza la entrega segura y protegida de los productos?

Sí, siempre utilizamos embalajes de exportación de alta calidad.También utilizamos empaques de riesgo especializados para mercancías peligrosas y cargadores de almacenamiento en frío validados para artículos sensibles a la temperatura.Los requisitos de embalaje especializado y embalaje no estándar pueden incurrir en un cargo adicional.


¿Qué hay de los gastos de envío?


El costo de envío depende de la forma que elija para obtener los productos.Express es normalmente la forma más rápida pero también la más cara.El transporte marítimo es la mejor solución para grandes cantidades.Las tarifas de flete exactas solo podemos darle si conocemos los detalles de la cantidad, el peso y la forma.Póngase en contacto con nosotros para obtener más información.
